Stap 1:
Verwijder het linker zijpaneel van de computerkast. (Sommige kasten zoals de Fractal design North heeft een extra paneel die mogelijk verwijderd moet worden, raadpleeg meegeleverde handleiding van de kast hoe deze losgemaakt kan worden)

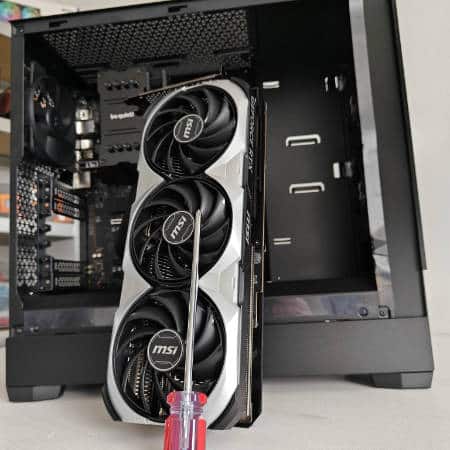

Benodigdheden, Kruiskopschroeven draaier, Harde ondergrond en een schaar/kniptang
Stap 2:

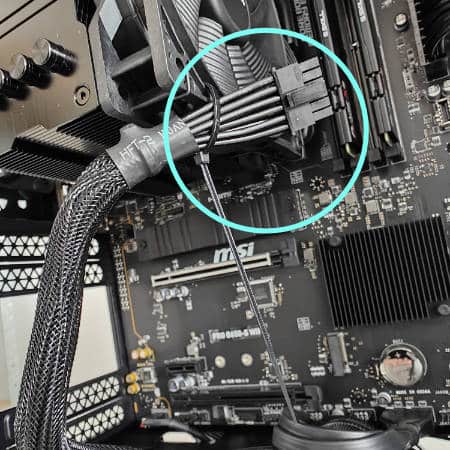

In de computer vind je een stekker die niet aangesloten zit Die zit meestal aan de processorkoeler vastgemaakt. Knip de “tie rib” los met een schaar of kniptang
Het is handig om de computer plat neer te zetten bij de installatie van de videokaart / beugel
Stap 3:

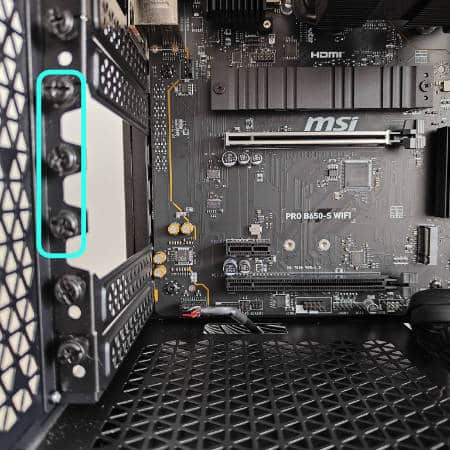

Verwijder de drie schroeven die bij het open gat zitten. Deze moeten later weer erin gedraaid worden als de videokaart op zijn plaats zit.
Stap 4:

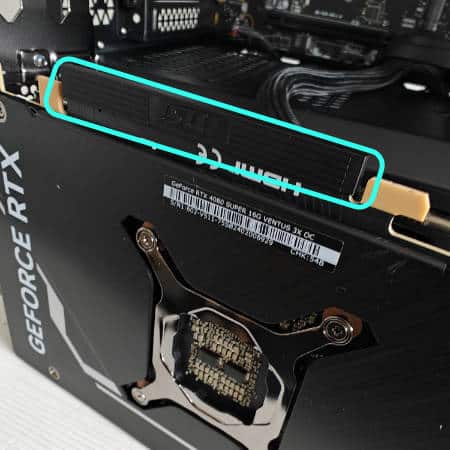

Haal de videokaart uit de doos en verwijder de rubberen bescherming die op het insteekslot van de videokaart zit.
Stap 5:
Steek de videokaart voorzichtig in het slot en controleer of deze goed zit door te controleren of de schroefgaten overeenkomen.

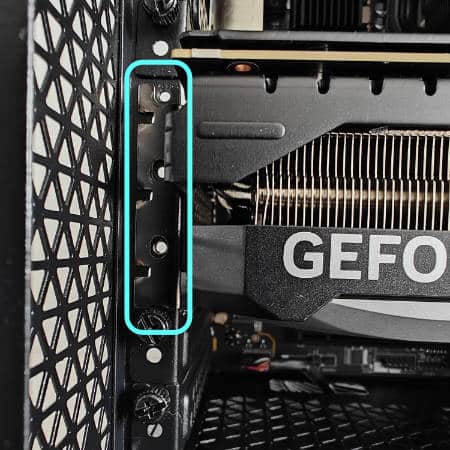

Plaats de schroeven weer terug op de plek die bij stap 3 eruit gehaald zijn.
Stap 5B: Installatie GPU beugel (optioneel)
Grote videokaarten zijn zwaar en worden standaard meegeleverd met een “beugel” om de videokaart recht te houden. Als je deze ook wilt installeren voer dan deze extra stap uit. Deze beugel is meegeleverd in de doos van de videokaart.
Verwijder de 2 schroeven onder de videokaart. Plaats vervolgens de beugel en gebruik de schroeven om deze vast te zetten. Controleer of de hoogte correct is en daadwerkelijk steun biedt aan de videokaart.
Stap 6:

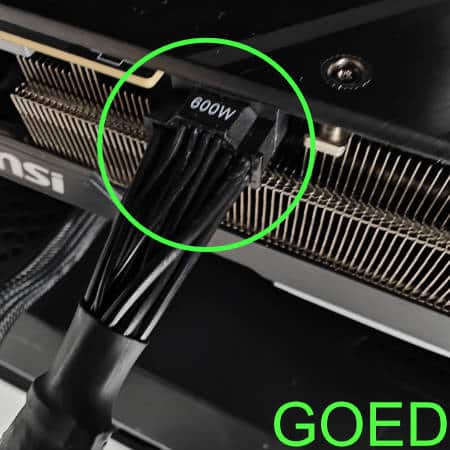

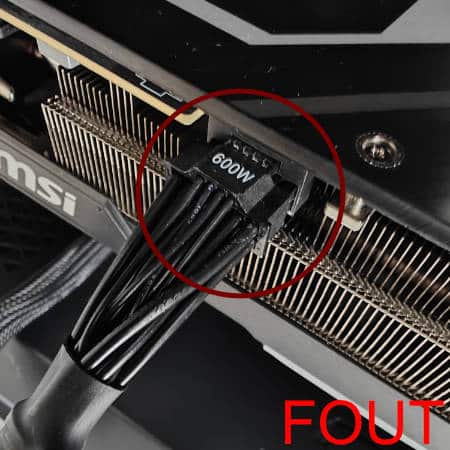

Pak de stekker die losgemaakt is in stap 2 en plaats deze in de stekker van de videokaart. BELANGRIJK: CONTROLEER DAT DEZE STEKKER VOLLEDIG IN DE VIDEOKAART ZIT
Stap 7:
Maak de kast weer dicht en sluit de kabels van de computer aan. Gebruik de video uitgangen van de videokaart om de monitor aan te sluiten.
